Jak zlepšují nožičky palet a hmoždinky stohovatelnost?

Paletové patky a zasouvací zátky zlepšit stohovatelnost tím vytvoření přesného mechanického spojení mezi stohovanými paletami který zabraňuje bočnímu posunu, řídí vertikální přírůstek každé další palety a rozděluje tlakové zatížení rovnoměrně přes definované kontaktní body. Výsledkem je stohovací systém, který je konstrukčně stabilní, prostorově efektivní a bezpečně se s ním manipuluje – vlastnosti, kterých ploché palety bez těchto komponent nemohou samy o sobě spolehlivě dosáhnout.

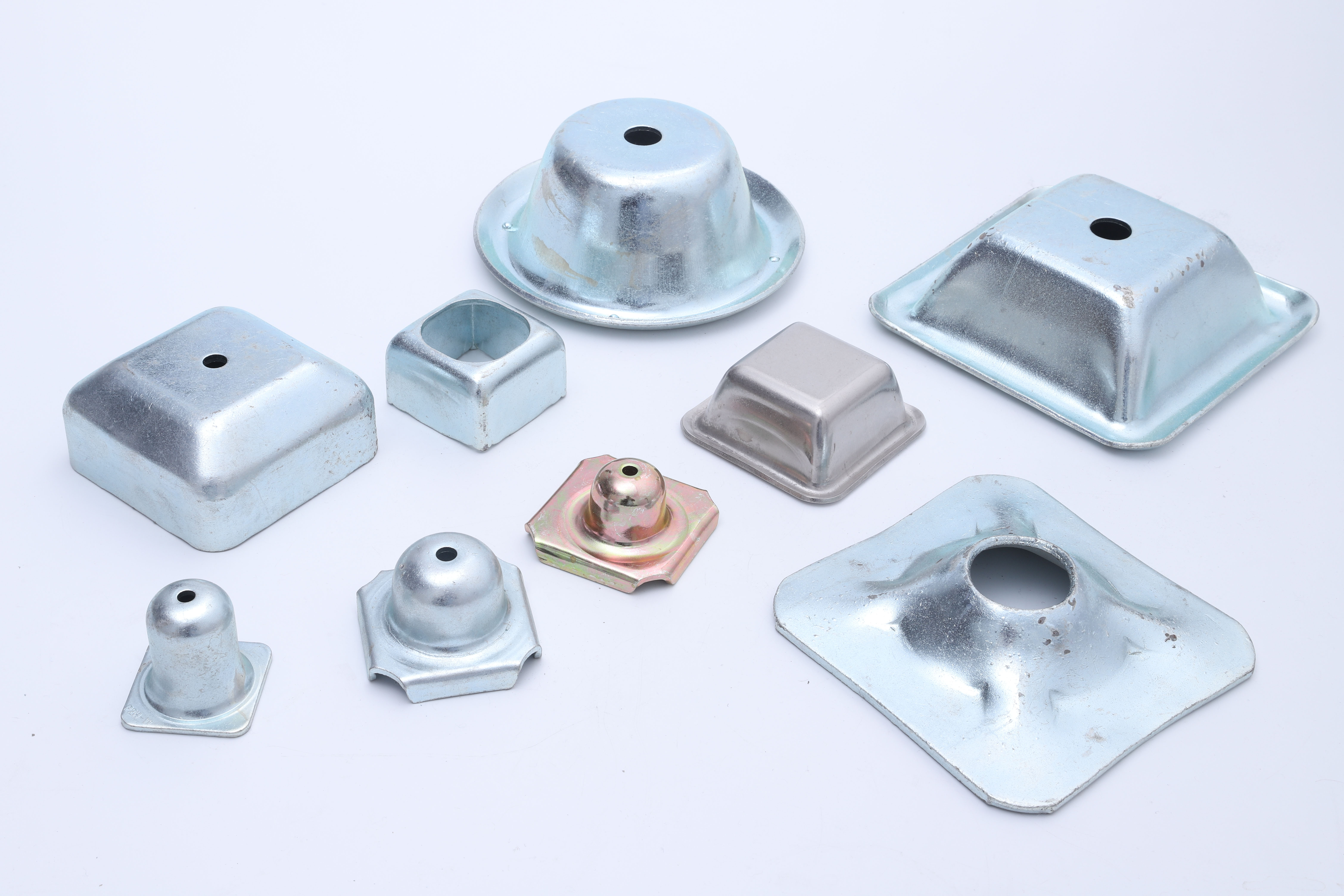

v Ningbo Dasheng Metal Products Co., Ltd , vyrábíme patky palet a hmoždinky pomocí přesného lisování kovů, hlubokého tažení a svařování. Naše přímé zapojení do výroby těchto komponent nám umožňuje podrobně porozumět tomu, jak se rozměrová přesnost a kvalita materiálu promítají do skutečné stohovatelnosti. Následující článek zkoumá každý aspekt toho, jak tyto dvě komponenty spolupracují, aby přeměnily stohování palet z nespolehlivé ruční práce na řízenou, opakovatelnou a měřitelnou operaci.

Mechanika toho, jak vkládací zátky uzamknou palety do zarovnání

Základním mechanismem, kterým patky palet a zasouvací zátky zlepšují stohovatelnost, je spojení plug-in-foot. Když je prázdná paleta umístěna na druhou, zasouvací zátky vyčnívající ze spodní strany horní palety sestupují do otevřených dutin v horní části patek na spodní paletě. Tento záběr dělá tři věci současně: umístí horní paletu do přesné vodorovné polohy se spodní, omezuje, jak daleko může horní paleta sestoupit do spodní (řídí přírůstek vkládání), a odolává jakékoli boční síle, která by jinak způsobila posun nebo naklonění stohu.

Bez zasouvací zátky nemají stohované palety žádné vzájemné mechanické spojení. Spoléhají se výhradně na gravitaci a tření, aby zůstaly na místě. Na hladkých podlahách skladů, při manipulaci s vysokozdvižným vozíkem nebo v jedoucích vozidlech samotné tření nestačí k zabránění posunu. Stoh deseti palet bez do sebe zapadajících součástí se může při mírném bočním zrychlení posunout do strany o několik centimetrů – dost na to, aby se stoh převrátil nebo aby nebylo bezpečné zvednout jako celek.

Geometrie zástrčky a její vliv na přesnost stohu

Geometrie zasouvacího kolíku – jeho úhel zkosení, vnější průměr, tloušťka stěny a výška – určuje, jak přesně horní paleta sedí ve vztahu ke spodní a jak velká je boční vůle v zapojeném stohu. Zástrčka s velkým vstupním kuželem (typicky 3° až 7° úhlu úkosu ) vede paletu do polohy, i když umístění není dokonale vystředěno, zatímco těsnější usazení na základně záběru poskytuje přesné vyrovnání, které automatizované manipulační systémy vyžadují. Precizně lisované zátky vyrobené s dodržením přísných rozměrových tolerancí opakovatelnost polohy v rozmezí ±1 mm — nezbytné pro palety manipulované robotickými systémy nebo automaticky řízenými vozidly.

Řízení přírůstku vnoření: Kolik místa se skutečně ušetří

Jedním z nejlépe kvantifikovatelných způsobů, jak patky palet a zasouvací zátky zlepšují stohovatelnost, je umožnění kontrolovaného a předvídatelného přírůstku do sebe – další vertikální výška přidaná ke stohu každou následující paletou. Tento přírůstek je určen rozdílem mezi celkovou výškou patky palety a hloubkou, do které do ní zapadá zasouvací zátka.

Dobře navržený systém vnoření obvykle dosahuje přírůstku vnoření 30 až 60 mm na paletu . Pro srovnání, konvenční dřevěná bloková paleta s celkovou výškou přibližně 145 mm přidává ke stohu s každou další jednotkou celých 145 mm – protože nemá vůbec žádnou schopnost zasouvání. Důsledky úspory místa jsou dramatické:

Jak ukazuje tabulka, výhoda úspory místa se zvyšuje s tím, jak je naskládáno více palet, protože pevná výška základny spodní palety je menším podílem celkové výšky stohu. Při 50 paletách zabírá skládací systém s přírůstkem 40 mm méně než 30 % prostoru vyžadované konvenčními paletami – transformace, která přímo ovlivňuje, kolik prázdných palet může sklad uložit, kolik jich lze naložit na zpáteční vůz a jak efektivně lze řídit paletu.

Proč je důležité přesné řízení přírůstku vnoření

Konzistentní řízení přírůstku do sebe je možné pouze tehdy, když jsou patky palet a hmoždinky vyrobeny podle přesných rozměrových specifikací. Pokud se výška patky napříč paletovým parkem liší o několik milimetrů – jak tomu bude, když jsou komponenty vyráběny s nedostatečnou kontrolou kvality – stává se přírůstek seskupování nepředvídatelným. Některé palety se založí hlouběji, než bylo zamýšleno, což může způsobit kontakt paletové plošiny a poškození zboží na naložené paletě pod ní. Jiné se vůbec neuhnízdí, pokud se zástrčka nezasune správně do dutiny chodidla. Rozměrová konzistence napříč všemi komponentami ve vozovém parku je základem spolehlivé stohovatelnosti.

Rozložení zatížení a strukturální stabilita během stohování

Stohovatelnost není jen o tom, jak kompaktně se palety zasouvají, ale také o tom, jak bezpečně a stabilně nesou náklad, když jsou stohovány se zbožím. Paletové patky v tom hrají ústřední roli tím, že přesně definují, kde se přenášejí tlakové síly mezi stohovanými paletami a na podlahu. Ve vícepaletovém stohu nesoucím naložené palety musí patky každé horní palety přenášet své zatížení přímo na konstrukční prvky palety pod nimi – nikoli na povrch plošiny mezi patkami, který u většiny konstrukcí palet není navržen tak, aby přenášel tlakové zatížení shora.

To zajišťují přesně umístěné nohy přenos zatížení probíhá ve správných bodech v každé konfiguraci stohování. Když jsou patky důsledně umístěny v rozích a okrajích palety – jak je tomu v dobře navrženém systému s kontrolovanými výrobními tolerancemi – každá úroveň naloženého stohu je podepřena konstrukčními sloupky tvořenými patkami pod ní. Tato sloupová nakládací dráha je mechanicky účinná a zabraňuje ohýbání a ohýbání paletových podlah, ke kterému dochází při přenášení nákladu do nepodepřených oblastí.

Role vnořovacích kolíků při prevenci kolapsu stohu

Když je naložený stoh palet vystaven vodorovným silám – od vozidla zajíždějícího za roh, prudkého zpomalení vysokozdvižného vozíku nebo seismické aktivity ve skladu – má sklon se naklánět a potenciálně se převrhnout. Zasouvací zátky, které zapadají do patek palety, odolávají této tendenci tím, že fungují jako střižné spojky mezi sousedními paletami. Kontakt zástrčky s vnitřní stěnou dutiny chodidla převádí boční sílu na kompresní a tahovou interakci mezi dvěma komponentami, čímž se energie spíše rozptyluje, než aby se palety vzájemně klouzaly.

Odolnost ve smyku poskytovaná jediným záběrem patky zástrčky závisí na tloušťce stěny obou součástí, hloubce záběru a materiálových vlastnostech každé části. Lisovaná ocelová zátka zabírající do dutiny ocelové patky poskytuje výrazně větší odolnost ve smyku než plastová zátka v plastové patce – důležitý faktor pro operace, kde jsou naskládané palety přepravovány kamiony na dlouhé vzdálenosti po nedokonalých vozovkách.

Jak stejnoměrnost výšky chodidla ovlivňuje vyrovnanost stohu

Stoh palet je pouze v takové rovině, jako jsou nohy, které jej podpírají. Pokud se čtyři nebo více stop na jedné paletě liší ve výšce – byť jen o několik milimetrů – paletová plošina nebude sedět na paletě pod ní vodorovně. Toto naklonění se kumuluje s každou další paletou ve stohu: 2 mm odchylka výšky na paletu se stává a náklon 20 mm přes desetipaletový stoh, což je dostatečné k tomu, aby byla horní paleta viditelně nestabilní a potenciálně nebezpečná pro vyzvednutí jako jednotky s vysokozdvižným vozíkem.

Řízení stejnoměrnosti výšky patky napříč paletovým parkem vyžaduje výrobní procesy schopné vyrábět součásti s úzkými výškovými tolerancemi – obvykle ±0,5 mm nebo lepší pro přesné aplikace. v Ningbo Dasheng Metal Products Co., Ltd Naše operace hlubokého tažení a lisování jsou prováděny s nástroji, které udržují konzistentní tok materiálu a hloubku tváření, což zajišťuje, že každá patka vyrobená ve výrobní sérii splňuje specifikovanou výšku v požadované toleranci. Tato konzistence je ověřována kontrolami kvality v průběhu procesu, spíše než spoléhat se pouze na kontrolu na konci linky.

Geometrie chodidla a její vliv na úrovňový kontakt

Kromě výšky ovlivňuje rovinnost a pravoúhlost kontaktní plochy základny také rovinnost stohu. Noha se zkroucenou nebo neplochou základnou se bude na povrchu pod ní houpat, spíše než aby vytvořila stabilní, jednotný kontakt. Toto kývání při zatížení vytváří koncentrace napětí na okrajích kontaktní plochy, zrychluje opotřebení a zvyšuje riziko deformace chodidla v průběhu času. Precizně tvarované kovové patky, vyrobené lisovacími nástroji, které kontrolují rovinnost styčné plochy v rámci specifikovaných limitů, eliminují tento problém tím, že zajišťují, že každá noha sedí stabilně a přenáší zatížení rovnoměrně po celé své základní ploše.

Stohovatelnost v různých konfiguracích patek palet

Ne všechny konfigurace patek palet poskytují stejný výkon při stohování. Počet patek, jejich schéma umístění, jejich individuální geometrie a počet zasunutých hmoždinek na paletě – to vše ovlivňuje výkon systému v reálných provozních podmínkách. Pochopení kompromisů mezi běžnými konfiguracemi pomáhá určit správný design pro danou aplikaci.

9bodová konfigurace poskytuje nejlepší celkovou stohovatelnost, protože maximalizuje počet do sebe zapadajících zásuvných patek na paletě, rozděluje zatížení na největší počet kontaktních bodů a minimalizuje průhyb plošiny mezi patkami. Výsledkem je však také o něco vyšší přírůstek vkládání než u 4-rohového systému, protože do stohovací mezery se musí vejít více materiálu pro nohy. Optimální konfigurace pro kteroukoli danou operaci závisí na rovnováze mezi požadavky na nosnost, cílovou účinností vkládání a rozměrovými omezeními manipulačního zařízení.

Výběr materiálu a jeho dopad na výkon stohování v průběhu času

Zlepšení stohovatelnosti, kterou zajišťují patky palet a zasouvací zátky, se udrží po celou dobu životnosti palety pouze v případě, že jsou součásti vyrobeny z materiálů, které si zachovávají svou geometrii při opakovaných cyklech zatížení. Degradace materiálu – tečení, únavové praskání, koroze nebo tepelná deformace – mění rozměrové charakteristiky patek a zátek způsobem, který postupně podkopává přesnost vzájemného spojení, na kterém závisí stohovatelnost.

• Lisované ocelové patky udržují svou geometrii při trvalém tlakovém zatížení bez tečení, odolávají nárazu bez zlomení a fungují konzistentně v teplotním rozsahu od -40 °C do 300 °C. Jejich rozměrová stabilita během stovek zátěžových cyklů je nejvyšší ze všech běžných materiálů chodidel.
• Nohy z nerezové oceli nabízí stejnou mechanickou stabilitu jako lisovaná uhlíková ocel s přidáním odolnosti proti korozi ve vlhkém, potravinářském nebo chemickém prostředí. Jsou preferovanou volbou, když musí být stohovatelnost palet zachována opakovanými cykly mytí.
• Nohy z polyetylenu s vysokou hustotou (HDPE). poskytují dostatečnou stohovatelnost pro lehké až střední zatížení, ale jsou náchylné k tečení při trvalém namáhání tlakem, zejména při zvýšených teplotách. V průběhu času může naložený stoh způsobit trvalé stlačení patek z HDPE, čímž se sníží výška patky a změní se přírůstek vnoření.
• Polypropylenové nohy jsou lehčí a levnější než HDPE, ale mají sníženou odolnost proti nárazu a vyšší náchylnost ke křehkému lomu při teplotách pod nulou. V prostředí studeného řetězu mohou polypropylenové patky prasknout pod rázovým zatížením generovaným při pádu palety nebo hrubé manipulaci, čímž se zcela eliminuje jejich blokovací funkce.
• Nohy z hliníkové slitiny kombinují nízkou hmotnost s dobrou rozměrovou stabilitou a odolností proti korozi, díky čemuž jsou vhodné pro aplikace, kde je kritickým omezením hmotnost palet – jako je letecká přeprava nebo vysokofrekvenční ruční manipulace.

Pro provozy, kde musí být spolehlivě zachována stohovatelnost 100 nebo více paletových cyklů , lisované nebo nerezové nohy jsou nejspolehlivější volbou. Jejich odolnost vůči tečení, nárazu a teplotním změnám zajišťuje, že rozměrová přesnost stanovená při výrobě je zachována po celou dobu životnosti součásti.

Stohovatelnost v prostředích automatizovaných skladů

Ve skladech s ručním provozem lze malé vychýlení stohu opravit pracovníkem, který přemístí palety. V automatizovaných prostředích – kde robotické zakladače, automatizovaně řízená vozidla (AGV) a dopravníkové automatizované systémy skladování a vyzvedávání (AS/RS) manipulují s paletami bez lidského zásahu – neexistuje žádný korekční mechanismus. Paleta, která se nezasune do svého specifikovaného rozměrového obalu, způsobí zaseknutí, poruchu snímače nebo zastavení systému, které zastaví celou operaci.

To je důvod, proč operátoři automatizované logistiky specifikují extrémně těsné tolerance na patkách palet a zasouvacích hmoždinkách — často těsnější než standardní tolerance používané při ruční manipulaci. Mezi typické požadavky na automatizované systémy patří:

1. Tolerance výšky chodidla: ±0,5 mm napříč všemi patkami na jedné paletě a napříč všemi paletami ve vozovém parku.
2. Tolerance průměru hnízda: ±0,3 mm pro zajištění konzistentní hloubky záběru a odolnosti vůči bočnímu posunutí.
3. Tolerance polohy nohou: ±1 mm od zadané polohy na paletové plošině, aby se vyrovnaly s robotickými body odběru a detekčními zónami senzorů.
4. Opakovatelnost výšky stohu: Celková výška vnořeného stohu musí být předvídatelná s přesností ±2 mm na paletu, aby systémy AS/RS umožnily přesné umístění vidlic bez rekalibrace mezi cykly.
5. Odpor bočního posunutí: Vložený stoh musí odolat bočním posuvným silám minimálně 200 N, aniž by se horní paleta posunula o více než 2 mm vzhledem k paletě pod ní.

Dosažení těchto specifikací konzistentně ve velkých výrobních sériích vyžaduje přesné výrobní schopnosti, které Ningbo Dasheng Metal Products Co., Ltd přináší do každého komponentu, který vyrábíme. Naše nástroje pro lisování a hluboké tažení jsou navrženy a udržovány podle rozměrových požadavků specifikací každého zákazníka a naše procesy ověřování kvality potvrzují, že každý komponent opouštějící naše zařízení splňuje tolerance požadované pro jeho zamýšlenou aplikaci – včetně náročných požadavků automatizovaných logistických prostředí.

Jak design Nesting Plug ovlivňuje snadné vykládání

Zlepšení stohovatelnosti jsou prakticky užitečná pouze tehdy, pokud lze stoh také snadno a spolehlivě oddělit, když jsou potřeba jednotlivé palety. Zasouvací zátka, která zapadá tak těsně, že k uvolnění vyžaduje nadměrnou sílu, vytváří provozní problémy: delší dobu vykládání ze stohu, vyšší riziko poškození palety během oddělování a pro automatizované stohovače je obtížné vyvinout požadovanou zvedací sílu bez poškození paletové plošiny.

Konstrukce dobře fungujícího zasouvacího kolíku vyvažuje tři protichůdné požadavky:

• Dostatečný záběr, aby odolal bočnímu posunutí pod silami při přepravě a manipulaci – obvykle vyžadující minimální hloubku záběru 15–25 mm.
• Kontrolovaná vůle mezi hmoždinkou a vnitřní stěnou patky — dost na to, aby umožňovalo hladké zasunutí a rozpojení bez vázání, typicky 0,5–2 mm radiální vůle v závislosti na aplikaci.
• Úhel tahu na vnější straně zástrčky — mírné zkosení (3°–7°), které vede hmoždinku do nožní dutiny při stohování a usnadňuje čisté uvolnění bez sacího efektu, který může nastat u hmoždinek s paralelními stěnami v hlubokých dutinách.

Správné vyvážení vyžaduje jak promyšlený design, tak precizní výrobu. Hmoždinka, která je vytvořena s nekonzistentní tloušťkou stěny nebo s nekulatým průřezem, se bude chovat nepředvídatelně – v některých orientacích se zaváže a v jiných volně zapadne. Přesné lisované a hlubokotažené zátky vyrobené z plechu stejné tloušťky s řízenými parametry tváření tuto variabilitu eliminují a poskytují stejné chování při zapínání a vypínání na každé paletě ve vozovém parku.

Vliv stohování na řízení vozového parku palet

Vylepšená stohovatelnost neovlivňuje pouze fyzické rozměry stohu palet – má přímý a měřitelný vliv na efektivitu správy paletového parku v celém dodavatelském řetězci. Operace, které mohou skladovat prázdné palety kompaktněji a stabilněji, získávají výhody v každém bodě logistického cyklu, kde je třeba palety skladovat, počítat, přepravovat nebo vyskladňovat.

Skladovací kapacita na expedičních a příjmových místech

v dispatch docks, distribution centers, and manufacturing facilities, empty pallets awaiting loading occupy floor space that could otherwise be used for productive storage. A nestable pallet system that reduces stack height by 65–70 % ve srovnání s běžnými paletami umožňuje na stejnou plochu podlahy pojmout třikrát až čtyřikrát více prázdných palet. To přímo snižuje frekvenci doplňování palet a práci spojenou se správou velkého počtu jednotlivě skladovaných jednotek.

Efektivita vracení nákladu

Logistika vracení – přesun prázdných palet zpět dodavatelským řetězcem – je nákladovým střediskem, které se přímo přizpůsobuje objemu palet. Pojme standardní přívěs s vnitřní výškou 2 700 mm 18 konvenčních palet naskládaných po 145 mm . Se zasouvatelným systémem s přírůstkem 40 mm a výškou základny 150 mm může stejný přívěs nést cca 64 palet ve stejném vertikálním prostoru — více než trojnásobek zatížení. Toto snížení zpáteční přepravy snižuje náklady na palivo, hodiny řidiče a emise uhlíku přímo úměrně ke zlepšení efektivity stohování.

Snížené manipulační operace na paletový cyklus

Protože zasouvatelné stohy jsou konstrukčně stabilní a lze s nimi manipulovat jako s jednou jednotkou bez rizika posunu jednotlivých palet, mohou operátoři vysokozdvižných vozíků přepravovat větší množství prázdných palet v jediném zdvihu. Stabilní stoh 20 zasouvatelných palet lze přesouvat jako celek; 20 konvenčních palet bez vzájemného zajištění by vyžadovalo více samostatných přesunů nebo použití specializovaného zařízení. Toto snížení jednotlivých manipulačních operací snižuje pracovní dobu, opotřebení vysokozdvižného vozíku a riziko nehod souvisejících s manipulací.

Klíčové specifikace, které je třeba definovat pro optimální stohovatelnost

Pro operace specifikující nové patky palet a zasouvací zátky nebo vyhodnocování stávajících součástí z hlediska stohovatelnosti jsou pro definování a ověření nejdůležitější následující parametry:

1. Cílový přírůstek vnoření: Definujte maximální přijatelnou přídavnou vertikální výšku na vnořenou paletu na základě dostupného skladovacího a přepravního prostoru a počtu očekávaných palet v každém stohu.
2. Výška nohy a tolerance: Specifikujte nominální výšku patky potřebnou k zajištění dostatečného prostoru pro vstup vysokozdvižného vozíku (minimálně 95 mm) a maximální přípustné kolísání výšky napříč všemi patkami na jedné paletě (typicky ±0,5 mm pro přesné aplikace).
3. Hloubka záběru zástrčky: Definujte hloubku, do které musí zasouvací zátka zapadnout do dutiny chodidla, aby zajistila požadovaný boční odpor proti posunutí, vyvážený proti vypínací síle, která je přijatelná pro ruční nebo automatické vykládání.
4. Radiální vůle od patky k patě: Specifikujte vůli mezi vnější stěnou zasouvací zátky a vnitřní stěnou dutiny pro chodidlo, vyvažujte snadnost zapojení a těsnost polohového zámku.
5. Odpor bočního posunutí: Definujte minimální boční sílu, které musí vnořený sloupek odolat bez posunutí, na základě dynamických sil, ke kterým dochází během přepravy v zamýšleném typu vozidla.
6. Materiál a povrchová úprava: Vyberte materiál patky a hmoždinky na základě požadavků na zatížení, teplotního rozsahu, vystavení korozi a počtu cyklů, během kterých musí komponenty zachovat své rozměrové specifikace.
7. Konfigurace a počet: Rozhodněte o počtu a vzoru umístění patek na základě požadavků na nosnost palety a cílového přírůstku vnoření, přičemž jako výchozí referenci použijte data pro porovnání konfigurace.

v Ningbo Dasheng Metal Products Co., Ltd Náš zkušený inženýrský tým spolupracuje se zákazníky od fáze specifikace až po výrobu a dodávku a zajišťuje, že každý parametr řídící výkon stohovatelnosti je správně definován a spolehlivě dosažen. Od výběru optimálního materiálu a návrhu nástrojů až po výrobu hotových součástí a ověřování jejich rozměrové shody poskytujeme technickou odbornost a přesnost výroby, kterou kvalitní patky palet a zasouvací zátky vyžadují.
